賽思交科：最科學,、最嚴謹、最規范的指路標志版面設計流程,。設計師必看?。?/h1>
2024年12月30日 0 條評論 975 次閱讀 0 人點贊

道路交通標志是道路運行中必不可少的交通安全管理設施,。設置于通行道路上的指路標志,，承載著臨近道路網的路名、節點的地理,、路名信息,，并以平面展示的方式向交通參與者傳遞，以實現周邊道路網的沙盤化顯示,，方便過往司機獲知,，提升在途司機的通行效率。所以,，科學,、合理、合規的指路標志版面設計,，對整個道路運營具有非常重要的意義,，為此，筆者集中梳理一下指路標志版面設計的正確流程：

（一）梳理周邊相關道路網,、重要交通節點信息,。以指路標志版面的擬設置位置為基點，集中梳理周邊相關道路網信息,，內容包括：

I.相關路名信息（當前道路路名,；前方叉口橫向路名；前方臨近路口橫向路名,、遠點主干路路名；前方叉口向左到達的第一叉口縱行路名,、遠點主干路縱向路名,；前方叉口向右到達的第一叉口縱行路名、遠點主干路縱向路名,。

II.周邊交通樞紐名（飛機場方向,、高鐵站方向、火車站方向,、快速路（高速入口方向,、快速路入口方向、隧道快速路方向,、橋梁快速路方向）,、重要主干道）。

III.旅游景區信息：根據景區的級別、對流量的吸引力來逐級排序,。

IV.重要交通地點：市民普遍關心的,，且具有一定流量吸引力的重要交通地點，如：市民廣場,、行政辦事大廳,、市政府、甲級醫院,、重點名校

（二）確定指路標志版面樣式,。依據國標《道路交通標志和標線》之“交通標志部分”（GB5768）、國標《城市道路交通標志和標線設置規范》（GB51038）,、交通標志地方標志（若有）,、本地道路現有版面樣式圖，確定擬設計交通標志的最終版面樣式,，內容包括：版面樣式,；規格尺寸（樣式：T型路口、十字路口,、大型多叉路口,、轉盤路口；類型：主干路,、次干路,、支路等）、字高（標準路名字高,、當前小路名字高,、拼音字高、數字字高）,。

（三）確定統一指路標志版面標準規則,。站在整體路網的視角，制定區域內交通標志版面的統一標準規則,，以保證標志版面設計的整體性,、統一性、連貫性,。內容包括：遠點道路信息分布規則（包括：某方向在**區域應設某遠節點,；過了**區域應設某遠節點）；重要交通點信息分布規則（包括：什么版面需設,、什么版面可設,、什么版面不得設）；臨近信息套用的區域范圍（包括：上述（一）項之I條,、II條,、III條,、IV條等）；

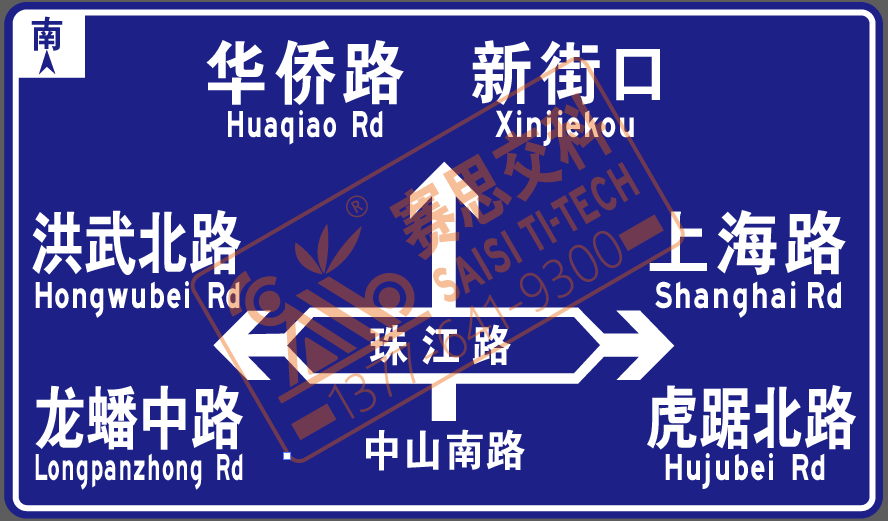

（四）地名及節點信息選擇,。根據梳理出的（一）項信息元素,，填入指示標志版面中，規則包括（下例為南京市城區道路指路標志版面樣式）：

I.正前方,，框內為相交道路路名,，若相交道路左右側為同一路名，直接填入,。若為不同路名,，應當分別列出，或選擇相對重要的路名,，或選擇道路網相對復雜一側的路名,，或選擇交通流相對有吸引力一側的路名。若左右側路名為一段整路的不同段,，如：左側為“中山南路”,，右側為“中山北路”，則可合并填入“中山路”,。

II.上方左側為左向下一臨近路口信息,，其中上方為左向臨近路口信息，下方為為遠距離重要交通節點信息（可路名,、地點,、區域、高架入口）,。

III.上方右側為右向下一臨近路口信息,，其中上方為右向臨近路口信息，下方為為遠距離重要交通節點信息（可路名,、地點,、區域、高架入口）,。

IV.中間下方路名為當前道路信息,。

（五）拼音及英文字母確定。其主要規則有：

I.非專用名詞的其他英文,、漢語拼音，第一個字母大寫,，其余小寫,。如：中華路，應為 “Zhonghua Lu” ,或“ Zhonghua Rd ”,，其中“Lu”為“路”的注釋拼音,，“Rd”為“路”的英語解釋“ROAD”的首尾字母簡寫;又如：中山街,，應為 “ Zhongshan? Jie ” 或“ Zhongshan? St ”, 其中“Jie”為“街”的注釋拼音，“St”為“街”的英語解釋“STREET”的首尾字母簡寫,。

II.道路分方向段時,，應獨立注釋，不得合并,。如：上海南路,，應為 “Shanghai Nan Lu” ,或“ Shanghai Rd(S) ”,其中“Nan”為南的注釋拼音，“（S）”為英語解釋“SOUTH”的首字母縮寫,，其他方向?qū)?yīng)的拼音注釋：北——“Bei”,、東——“Dong”；西——“Xi”,。其他方向?qū)?yīng)的英文解釋：北——“NORTH”,、東——“EAST”；西——“WEST”,。

III.如采用英文專用名詞,，宜全部大寫。如：“隧道”為“TUNNEL”;“收費”為“TOLL”,；“入口”為“ENTERANCE”;“出口”為“EXIT”,；

IV.對于重要交通運輸點、重要旅游景區,、外國人密集聚集區,，宜采用英文解釋，其他地點宜采用中文拼音注釋,。

V.其他要求：（1）除有特殊規定之外,，漢字應排在其它文字上方；（2）拼音,，或英文中的字母都應采用“道路交通標志專用字體”,；（3）字母字高應為文字字高的1/3~1/2。

（六）確定標志用材及工藝,。

I.根據道路等級,，確定反光膜等級選用。根據不同道路級別,，確定對應的反光膜等級,，通常：高速路、快速路,、重要交通樞紐,，采用國標V類反光膜；一,、二級公路,、城市主干,、次干道道，采用國標IV類反光膜,。其他級別道路酌情考慮,。而門架類標志、側邊立柱類標志,，通常選擇高一個級別的反光膜,，因其觀察視角處在逆反射光錐的邊緣位置，光的逆反射損耗較大,。而“LED主動發光標志牌”通常采用國標IV類專用透光反光膜膜,，因為：（1）V類反光膜的背膠層厚，透光率低,，內置光源透視出來的損耗較大,。（2）標志本身發光，在夜晚標志點亮?xí)r,，會超強漫反射發光標志的光源,，讓標志文字信息形成光暈，若有另有車燈等外光源照射,，會呈現反光膜逆反射車燈光,、漫反射標志光、標志自身發光,，三組光會成光團,，有礙正常視認。（3）白天不需要反光效果,，V類與IV類反光膜沒有差別,；夜晚，標志點亮,，呈現主動發光效果,，不需要過高的反光膜功能，高逆反射系數的反光膜造價高,，反而資源浪費,。

II.根據標志版面規格尺寸，確定標志板的用材及厚度指標,。不同標志版面,，其鋁板的選材厚度也有所區別，通常：4平米以下,，采用2mm厚鋁板,；4—8平米，采用2.5mm厚鋁板,；8平米以上,，采用3mm厚鋁板。而主動發光標志（包括：外置LED點陣發光標志,、全透內部照明標志,、半透內部照明標志），其整體為框架結構,，采用的鋁制抱邊結構,，整體厚度約為35—45mm。

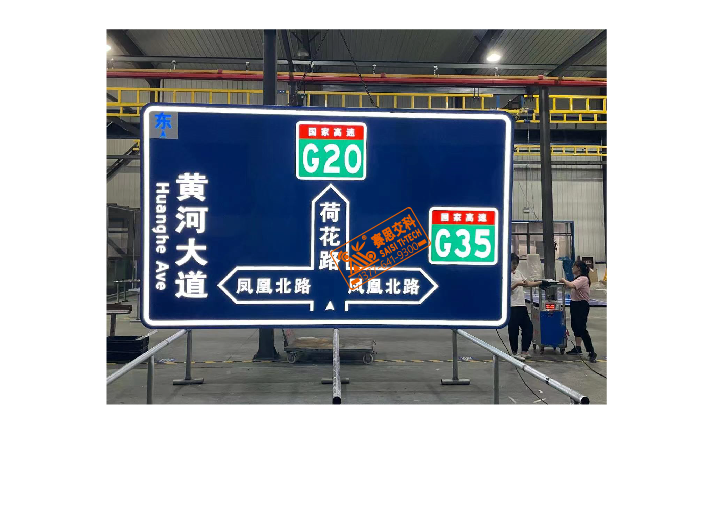

III.根據道路等級及功能需要,，確定標志的發光或反光工藝,。不同標志類型，選擇不同的標志發光類型,，通常：大型指路指示旅游類標志牌,，采用“外置LED點陣型主動發光標志”，或半透面板型主動發光標志,；小型禁令,、警告類標志采用外置LED點陣型發光標志，或全透面板型主動發光標志,。以下場景特別適用主動發光標志：（1）事故易發生路段,；（2）地下隧道；（3）重要交通樞紐,；（4）重點交通路段,。（5）觀察視角范圍有限路段；（6）對標志的遠距離視認有特殊要求的路段,；（7）對標志的易捕捉性有特殊要求的路斷,。
